Oblouk kolejnice

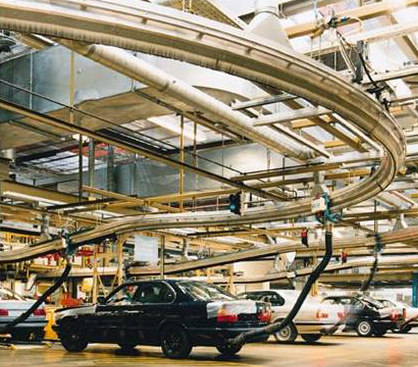

Sestavy odsávání se zpětnými drahami nebo systémy pro automobilky vyžadují řešení s použitím oblouků. Oblouk je velmi složitý díl, který musí být vyroben a nainstalován s maximální péčí. Technické parametry po celou dobu životnosti jsou nezbytné pro efektivní fungování systému; jakékoliv nepřesnosti mohou vést k zablokování nebo vypadnutí vozíku.

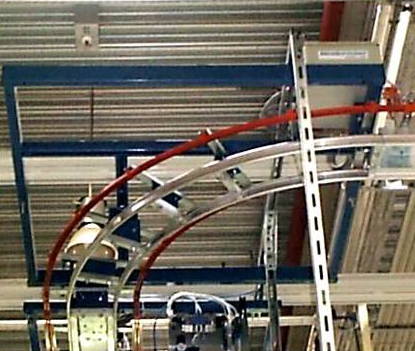

Oblouky pro zpětné dráhy

Tyto prvky slouží pouze pro pohyb dopravního vozíku a neposkytují v době přesunu možnost odsávání výfukových plynů.

• Verze poloměru: 1200 mm a 1500 mm.

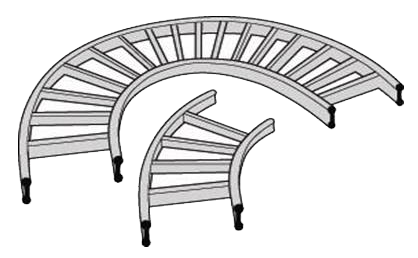

• Konstrukce: Osazení do speciálního ocelového rámu pro udržení přesných rozměrů.

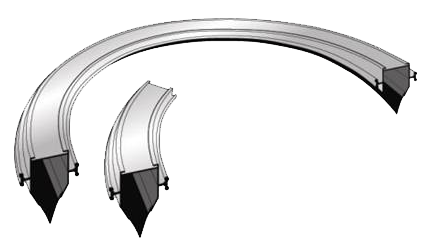

Oblouky pro odsávací kolejnice

Tento typ oblouku umožňuje odsávání výfukových plynů i během pohybu vozíku v oblouku.

• Poloměr ohybu: 5000 mm pro zajištění těsnosti a plynulosti pohybu.
• Variabilita: Možnost výroby oblouku směřujícího nahoru nebo dolů dle požadavku.
